用來模擬飛機飛行的仿真飛行器，稱為飛機模擬機。
飛機模擬機通常由模擬座艙、運動系統、視景系統、計算機系統及教員控制臺等五大部分組成。

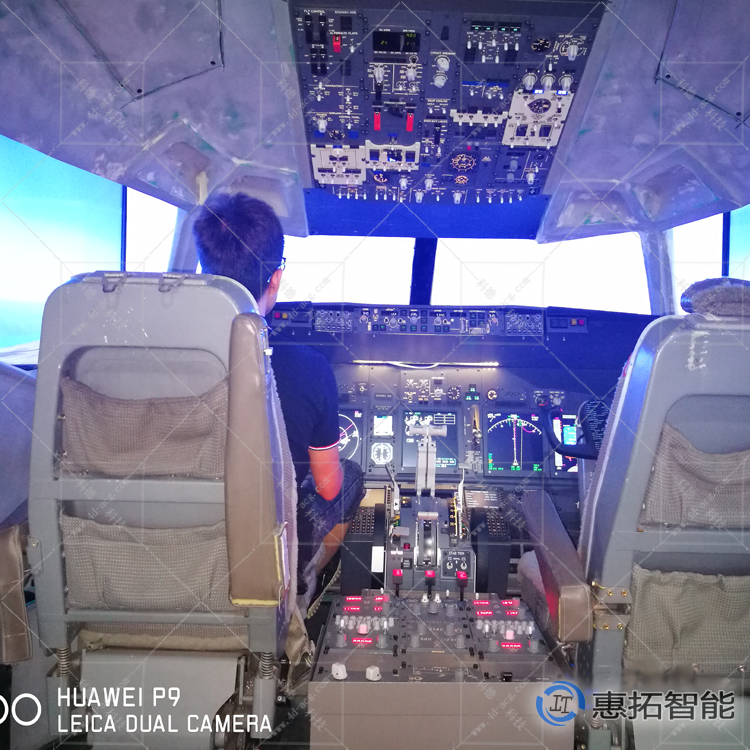

飛行模擬機座艙
訓練用飛行模擬機的模擬座艙，其內部的各種操縱裝置、儀表、信號顯示設備等與實際飛機一樣工作、指示情況也與實際飛機相同。因此飛行員在模擬座艙內，就像在真飛機的座艙之中。飛行員操縱各種操縱設備駕駛桿、油門、開關等時，不但各種儀表、信號燈能相應工作，而且還能聽到相應設備發出的聲響，以及外界環境的聲音。同時，飛行員的手和腳上還能有因操縱飛機而產生的力感。
飛行模擬機運動系統(動感平臺)
運動系統又稱動感平臺是用來模擬飛機的姿態及速度的變化，以使飛行員的身體感覺到飛機的運動。先進的飛行模擬機，其運動系統具有六個自由度，即在三維坐標中繞三個軸的轉動及沿三個軸的線位移(上、下、前、后、左、右)。主要有六個液壓伺服作動筒及支撐的平臺，模擬座艙就安裝在平臺之上。六個作動筒的協同運動，可驅動平臺并使座艙模擬出飛機的運動變化情況。
飛行模擬機視景系統
視景系統是用來模擬飛行員所看到的座艙外部的景象，從而使飛行員判斷出飛機的姿態、位置、高度、速度以及天氣等情況。先進的視景系統，是用計算機來產生座艙外部的景象，然后可通過環幕、或者多屏幕顯示器裝置顯示出來。
飛行模擬機飛行系統
飛行系統是飛行模擬機的神經中樞。飛行模擬機就是一個實時性要求很高、交流的信息量很大，精度要求較高的實時仿真控制系統。飛行系統承擔著整個模擬機各個系統的數學模型的解算與控制任務?，F(xiàn)代的飛行模擬器，通常都是由若干臺計算機聯合組成一個網絡，各計算機既分別處理不同的信息，相互之間又不斷地進行信息交流，從而使整個模擬器協調一致地運行。
飛行模擬機教員控制臺
教員控制臺是飛行模擬機的監控中心，主要用來監視和控制飛行訓練情況。不但能及時顯示飛行模擬機飛行的各種參數高度、速度、航向、姿態等, 飛行模擬機飛行的軌跡,而且還能設置各種飛行條件，比如風速、風向、氣溫、氣壓、起始位置等。另外，還能設置各種故障，以訓練飛行員的判斷與處理故障的能力。先進的教員臺，還具有維護檢測、考核、鑒定等功能。
